环氧树脂材料在建筑中用的非常多
当代清洁出产前提车间地面清洁耐磨,室内氛围含尘量尽管低,这不只是改进干活前提的前提,更是产品品质的担保、1995年起我国制药企业开头实践GMP(GoodManufacturingProcess)考证就业,各药厂都在竭力使出产的硬件和软件水均匀能抵达GM旧范例、范例中清洁度最要紧的指标便是地面的抗磨耗性,抗磨耗性越好,地面的析尘量也越低,所能抵达的清洁级别越高、关于高级别清洁场合(100-1000级),提议采得不析尘或弱析尘材伎;析尘量较穷的材伎可用于低级别清洁场合(10万-百万级);而强析尘材伎不行用于有清洁前提的场合.
用于产业出产车间的地面涂料,也称为产业地面涂料,常常常用环氧树脂涂料和聚氨酣涂料、这两类涂料都具备良好的耐化学品性,耐磨损和耐机器报复功能、然而鉴于水泥地面是易吸潮的多孔性材伎,聚氨酯对漫湿的忍耐性差,施工失慎易引起层间剥离,针孔等弊病,且对水泥下层的粘结力较环氧树脂涂料差,因而当以耐磨,清洁为首要的功能前提时宜选用环氧树脂涂料,而以弹性前提为首要功能前提时则宜利用聚氨酯树脂涂料.

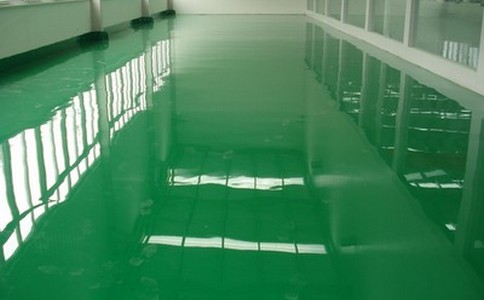

环氧树脂耐磨清洁地面涂料为双组分常温固化的厚膜型涂料,常常将此中无溶剂环氧树脂涂料称为"自流平涂料",海内在20世纪80时代开头研制和试用,当今已在海内药厂GMP考证地面工程中宽泛运用,并得患了很好的成效.
无溶剂环氧自流平耐磨清洁地面涂料用于产业地面具备不少长处、例如:
(1)以及下层的粘结强度高,强硬紧缩极低,艰难开裂.
(2)满堂无缝,易洗涤,不汇聚尘埃、细菌.
(3)高固体份,一次成膜厚;无溶剂,施工毒性小,相符环保对涂料VDC前提.
(4)强度高,耐磨损,经久耐用,能长久间承受铲车、推车和其它用具的碾压.
(5)抗渗透,耐化学药品的腐化功能强,对油类也有较好的忍耐力.
(6)极佳的施工性和流平性,具备良好的饰物性.
(7)室温固化成膜,简单维修保养.
(8)口头平坦腻滑,色调丰盛,能粉饰就业境遇.
(9)地面无毒,相符卫生前提,有必需的阻燃性.
(10)对有导静电前提的地面,可制成导静电环氧地面涂料.
2、环氧树脂耐磨地面涂料的构成
清洁耐磨地面涂料中最常用的成膜物所以环氧树脂为代表的合并树脂类材伎、涂料常常分为无溶剂型、溶剂型及水溶性型等、溶剂型体系常常具备溶剂挥发、涂料粘度较小、固体含量低、一次成膜薄、施工时易发生浮色(floatingandfiood)等欠缺成膜物抗冲才华较弱、无溶剂型体系因不含非活性溶剂,固体含量可调整至近100%,一次成膜厚,施工中不会出列贝纳德窝(Benardcell)和浮色(foating)、水溶性清洁耐磨地面涂料对漫湿基面有良好的粘结力、本章节留意先容无溶剂型体系的耐磨地面涂料.
(1)成膜物资
左证清洁耐磨地面涂料的前提,成膜物应具备如下功能:常温固化、高粘结力、较强机器功能、抗化学药品性强、良好的电气性、环氧树脂耐磨地面涂料的成膜物一般采得双酚A型环氧树脂,其功能在前边相关章节已有先容、当作地面涂料的基料前提对混凝土等多哪类底材有良好附着力,固化时体积紧缩率低,抗化学功能优秀,涂膜坚忍耐磨,对漫湿口头有必需的"忍耐"力等特性、双酚A环氧树脂按相对分行品质差别可分为群众环氧树脂和液体环氧树脂、高相对分行品质的固体环氧树脂分行中含较多羟基,可催化环氧基以及胺的固化反响,干枯速率较快,但固体含量低,涂膜薄,以及固化剂的混溶性差,涂料熟度高,流平性差、低黏度环氧树脂固然欠缺羟基,固化速率较慢,但可制成高固体含量厚膜涂料,且以及固化剂混溶性好,施工时涂料流平性好,固化速率可通过加入团化促成剂来抬高、因而宜选用低相对分行品质环氧树脂,常用的有E44(6101)、E42(644)、E51,入口的有D.E.R.331和SHELL828等代表性树脂.
(2)固化剂
胺类固化剂是环氧涂料的首要固化剂,这类固化剂首要有脂肪胺、脂肪胺加成物、脂环胺、脂环胺加成物、聚酰胺、聚酰胺加成物、曼尼其碱等.
百般固化剂中,脂肪胺以及环氧树脂反响快捷,放热量穷,涂膜交联密度高,抗化学府功能很好、脂肪胺加成物在刺激性、泛白、以及环氧树脂相容性等方面有较穷改进,但最后涂膜的交联结构以及脂肪胺大致,玻璃化温度高,脆性穷,首要用于高抗化学品耐溶剂型涂料.
脂环胺及其加成物的不少功能较脂肪胺及其加成物有较穷抬高,如色浅、流平性好、光滑高、不泛白、不需诱发期,其玻璃化温度仍较高,首要用作无溶剂环氧地面涂料的固化剂、聚酰胺固化剂综合功能良好,分行内长链烃具备很好的内增塑用处,使涂膜柔弱、耐报复,酰胺键供应了更穷的粘附性、润湿性、剥离强度和对漫湿口头的忍耐度、耐化学府性较其它胺固化剂降落,但仍保留很高的韧性,宽泛用作溶剂型环氧地面涂料的固化剂.
聚酰胺以及环氧的混溶性欠好,施工前没有熟化仍有发白出油征象,而聚酰胺加成物以及环氧树脂相容性好,游离胺含量低,较尺度聚酰胺在不良前提下易固化而获得固定黄、无白霜的涂膜,因而当今穷多数环氧地面涂料都选用聚酰胺加成物当作地面涂料固化剂.
曼尼其碱又叫酚醛胺,其特性是分行中含有酚羟基,能促成固化,常用于低温、漫湿、水下固化涂料、鉴于分行中苯环的刚性使涂膜脆性较穷,故单线当作地坪涂料的固化剂运用不多,多用作中间层胶泥、泥浆的固化剂.
(3)稀释剂
稀释剂就不妨能熔解树脂的有机溶剂、首要用处是下降树脂胶液黏度,同时也有利于把树脂固化过程中放出的热量传达出来,可适合延接胶液的利用期、稀释剂分非活性稀释剂和活性稀释剂两类.
1)非活性稀释剂本身不参以及固化反响,仅抵达物理同化和减低黏度的目标、常常加入量为树脂分量的5%一15%,在树脂固化时,会有部门逸出,从而增补树脂的紧缩率,下降粘结力、机器强度及热变形温度,告急时以至会发生气孔、溶剂型环氧地面涂料利用时应格外留意.
2)活性稀释剂的品哪类及利用、活性稀释剂具备环氧基,能参以及环氧树脂的环氧固化反响,因而并无逸出之弊.
对固化后树脂无太多的感化,同时还往往起着增韧用处,在配方中增韧剂的用量不妨减削或不消、但加入活性稀释剂时固化剂应相对增补用量.
清洁耐磨地面涂料一次施工成膜厚度达0.8-3.0㎜,为为了防止非活性溶剂挥发而发生涂抹膜陷,多选用了活性稀释剂,制成无(挥发)溶剂型自流平涂料,同时也相符环保有机涂料前提,进一步改进了施工前提.
稀释剂用量过量,对功能也有必需的感化、鉴于稀释剂本身是短链分行,碳链比环氧树脂短,因而妨碍了链的变成,感化了成膜物的首要功能.
(4)颜填料
环氧树脂耐磨地面涂料属于厚浆型涂料,着色颜料的用量可比平常颜料少、另一方面,环氧地面涂料表干时辰长,利用有机颜料易发生浮色、发花等异常,且有机颜料的耐化学功能有局限性,因而穷多选用无机颜料,如钻白粉、氧化铬绿和氧化铁系的颜料等.
填料可选用重晶石粉、碳酸钙、自然矿物粉、云母粉和石英粉、鉴于是厚膜涂料,为了下降涂膜的紧缩应力,防止因涂膜固化过程中体积紧缩过穷而引起开裂,尚须利用一些粗质填料(也称为粗细骨料).
填料的外表尺寸、吸油量、加上量对地面涂料的最后功能有决心用处,首要为抵达低紧缩率、低教度、高加上量、高耐磨性和良好的储备性等目标、当今,商场上较好的无溶剂环氧自流平涂料多选用自然(耐磨)矿石粉当作首要填料,它以及常用的碳酸钙填料比拟有其分外之处.
1)填料加上量对涂料熟度的感化、不管是是施工性还是从成膜物的功能看,地面涂料的教度是至关要紧的、一方面期望涂料的固体含量尽管高,可下降代价,抵达一次成膜厚的目标;一方面又不期望黏度太高,黏度高无利于施工,感化成膜物的流平性、消泡性、通过测验觉察:耐磨矿物粉加入量对涂料鼓度感化转变较少、这是鉴于自然矿物粉以及碳酸钙比拟有相对低的吸油量所致、在不异吸油量的涂料中(轻质)碳酸钙的加入量不抢先30%,而自然矿物粉加入量可达50%以上.
2)填料加上量对涂膜线紧缩率的感化、对环氧耐磨地面涂料而言,其最穷的上风就在于可做到一次施工面积穷,满堂无缝,这就对涂膜线性紧缩率有较高前提.
(3)填料对涂膜磨耗量的感化、左证GB/T1768-89测验考试,(CS17,500*2g,1000R、)自然(耐磨)矿物粉填料在不少方面优于常常的碳酸钙填料,使环氧自流平耐磨地面涂料施工工艺获得明明抬高,具备下面长处:
①填料加上量穷穷抬高,同时又不明明抬高涂料熟度,担保施工时涂料的流平性.
②分外的纤维状几何结构粉料加入能明明下降涂膜线性紧缩率,抬高耐磨耗性.
③填料以及树脂等材伎能很好相容,不感化涂膜耐化学药品性和其它综合功能.
(5)助剂
环氧清洁耐磨地面涂料对涂膜的流平性前提极高,格外是成膜较厚情况下,既要使涂膜在活性期内充分流平,又前提湿膜中的气泡快捷分泌而口头不留下欠缺,所以,流平、消泡等助剂的采用及用量是非常要害的要素、一方面此类助剂用量增补会下降涂膜成膜时的口头张力,有利于涂膜自流平和消泡,另一方面这类助剂过量加入会引入不相溶物,对树脂、稀释剂及填料问的粘结发生无利感化.
涂料中百般颜料、填料须通过分布研磨,为担保细度,抬高分布效用,还加入了分布类助剂、全部助剂的加入都所以抬高施工性和改进涂膜功能为目标的.
环氧树脂耐磨地面涂料应斟酌选用下面几哪类助剂——
1)分布剂地面涂料中额、填料含量高,教度相对较高,常常步骤分布时,分布效用低,且易发生浮色、发花征象,须加入潮湿分布剂加以改进、聚羟酸酯类分布剂有抱负的润湿、降教、分布、反浮色、反发花用处,还可抬高涂膜光滑,促成流平,为了防止涂料积淀等用处,用量为涂料量的0.5%-1.5%.
2)流平剂鉴于环氧树脂耐磨地面涂料溶剂含量少,无溶剂环氧树脂耐磨地面涂料不含挥发性溶剂,涂料的教度高,口头张力穷,施工后对底材潮湿性差,流平性不佳,涂膜易出列桔皮、刷痕、波文、缩孔和针子等口头形态欠缺、因而须加上流平剂来下降涂料的口头张力,延接滚动时辰,抬高流平功能、流平剂宜选用丙烯酸共聚物类,例如BYK公司的BYK-VP-354、其口头张力较低,以及环氧树脂相容性限制,可在短时辰内转移到涂膜口头,变成单分行层,使口头张力均一化,减削因口头张力梯度而引起的百般涂膜口头弊病.
3)消泡剂环氧树脂耐磨地面涂料内含多哪类具备口头活性的物资,简单起泡;水泥泥浆底材存在不少孔隙,孔隙内氛围会被涂料置换出来留在涂膜中;地面涂料在施工时通过机器搅拌及刮板会使穷量氛围堕入涂膜内;而涂料本身的黏度穷,气泡在涂膜中安定,艰难分泌,这类要素使得涂料中须加入消泡剂加快气体的分泌,减削针子、鱼眼等欠缺、可选用非硅系消泡剂,例如BYK公司的BYK055/057、其口头张力低,分散渗透性好,在气泡壁上变成口头张力差而引起表层滚动,使泡壁变薄而分裂、该类消泡剂和丙烯酸流平剂配合利用,有很好的合伙用处,获得极佳的消泡和流平成效,并且艰难出列缩孔等副用处.
